銥電測控近日發布了新產品：ETCR1400C架空線路接地故障巡查儀，用于架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位。準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。電流檢測鉗及高壓發射端結構緊湊，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。

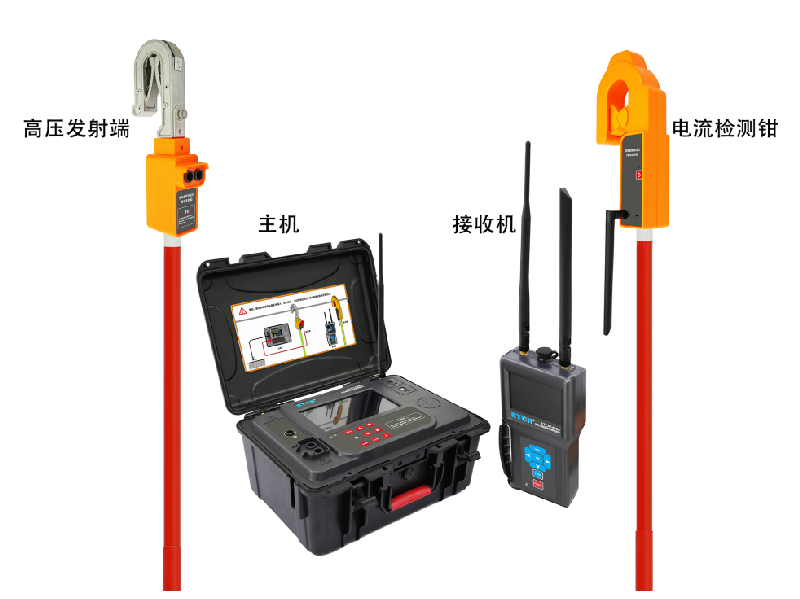

產品組成：ETCR1400C架空線路接地故障巡查儀由主機、電流檢測鉗、高壓發射端、接收機、測試線、接地針、絕緣桿及附件組成。主機與接收器之間為4G/LORA雙模通信，控制高壓信號輸出，同時將測試結果發出到主機。電流鉗與接收器之間為LORA通信，將電流鉗檢測到的信號發送到接收器。

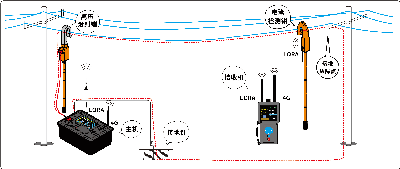

測量原理：在架空線路停運后，由主機輸出低頻高壓信號，通過高壓發射端向線路施加交流電壓信號，電流檢測鉗的高靈敏電流互感器檢測線路的電流幅值。電流經過主機、高壓發射端，流經故障線路，在接地故障點入地并通過接地針返回主機。主機輸出為高壓交流信號，分布電容與故障接地電阻構成RC并聯電路，在開始測試前先測試正常線路的電抗，然后再測試有故障的線路的總電流大小。因為電抗上的電流和電阻上的電流在相位上成90度，總電流大小已知，所以即可算出電阻上的電流大小，進而算出電阻的大小判斷是否有接地故障。
產品特點
1）能準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開PT，測試便捷快速，特別適合有電纜分支的故障線路。
2）可測試裸電纜線或絕緣電纜線的接地故障。
3）輸出電壓有8000V及3000V兩檔選擇，輸出電流≤75mA。
4）短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。
5）4G/LORA雙模通信方式，無需另配外置電源，充滿電后可持續工作10小時。
6）測試快速準確，明確提示測試結果。語音播報功能，播報檢測結果。

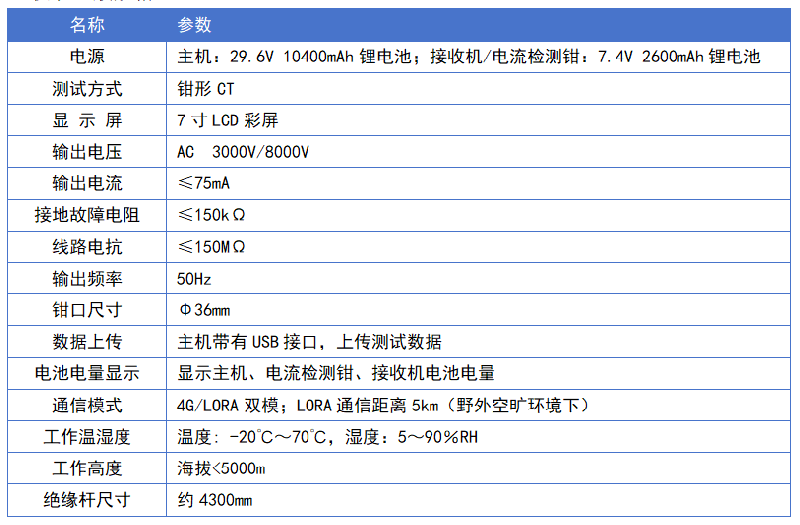

儀表一般規格
